合金鋼材料，表面鍍鎳，全密封焊接。
· 護等級 IP68
· 雙剪切梁結構設計，適用于電子汽車衡、軌道衡等各類電子稱重設備。
· OIML 認證，證書號：R60/2000-CN1-06.06
技術指標 | |||||||||
額定載荷 | t | 10/20/25/30/40/40tLE/50 | |||||||
精度 |
| C3 | |||||||
輸出靈敏度 | (mV/V) | 2.0±0.002 | 2.3±0.002 | 2.4±0.002 | 1.9±0.002 | 1.8±0.002 | |||
認證 |
| OIML R60 C3 | |||||||
大檢定分度數 | nmax | 3000 | |||||||
小檢定分度值 | Vmin | Emax/7500 | |||||||
綜合誤差 | (%FS) | ≤ ±0.020 | |||||||
蠕變 | (%FS/30min) | ≤ ±0.02 | |||||||
溫度對輸出靈敏度的影響 | (%FS/10℃ ) | ≤ ±0.02 | |||||||
溫度對零點輸出的影響 | (%FS/10℃ ) | ≤ ±0.02 | |||||||
輸出靈敏度 | (mV/V) | 2.0±0.002 | |||||||
輸入阻抗 | (Ω) | 700±7 | 750±7 | 775±5 | |||||
輸出阻抗 | (Ω) | 703±4 | |||||||
絕緣阻抗 | (MΩ) | ≥ 5000(50VDC) | |||||||
零點輸出 | (%FS) | 0 ～ 1.5 | |||||||
溫度補償范圍 | (℃ ) | -10 ～ +40 | |||||||
允許使用溫度范圍 | (℃ ) | -35 ～ +65 | |||||||
推薦激勵電壓 | (V) | 5 ～ 12(DC) | |||||||
大激勵電壓 | (V) | 18(DC) | |||||||
安全過載范圍 | (%FS) | 150 | |||||||
極限過載范圍 | (%FS) | 300 | |||||||
防護等級 |
| IP 68 | |||||||
擰緊力矩 | N.m | 1100 | |||||||
ATEX 等級（可選） |
| II1G Ex ia II1C T4 | II1D Ex iaD20 T73℃ | II3G Ex nL II C T4 | |||||
 |

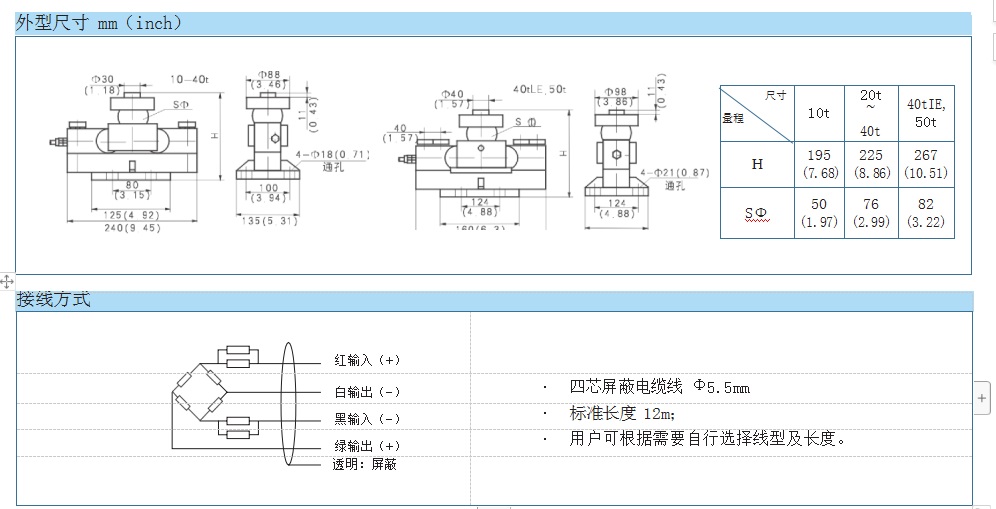

尺寸 量程 |
10t | 20t ~ 40t | 40tIE, 50t |
H | 195 (7.68) | 225 (8.86) | 267 (10.51) |
SΦ | 50 (1.97) | 76 (2.99) | 82 (3.22) |
接線方式 | |
紅輸入（+） |
|
白輸出（-） | · 四芯屏蔽電纜線 Φ5.5mm |
黑輸入（-） | · 標準長度 12m； |
綠輸出（+） | · 用戶可根據需要自行選擇線型及長度。 |
透明：屏蔽 |
|
